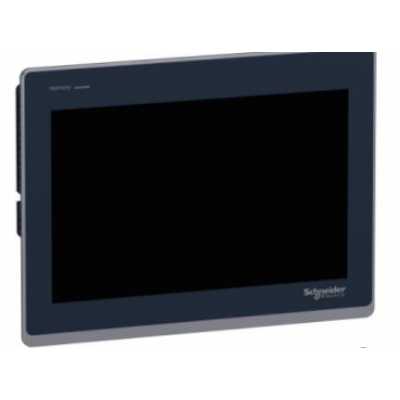

Touch panel screen, Harmony ST6, 12"W display, 2COM, 2Ethernet, USB host&device, 24 VDC
HMIST6600
主要信息
補充信息
產品系列
Harmony ST6
產品類型
觸摸屏
處理器名稱
ARM Cortex-A8
環境
顯示器尺寸
12 英寸
顯示類型
TFT 真彩 LCD
顯示顏色
1600萬色
顯示器分辨率
1280 x 800 像素 WXGA
觸摸屏
單一觸摸模擬電阻
背光壽命
50000 小時 和 白色
亮度
16 級
字符字體
ASCII
ASCII 語言（使用歐洲字符）
簡體中文
日本 (ANK, Kanji)
片假名
韓國
繁體中文
額定電源電壓 [Us]
24 V DC (+/- 20%)
瞬間峰值電流
30 A
本地信號指示
LED狀態 綠色, 恒定 適用 離線
LED狀態 綠色, 恒定 適用 運行
LED狀態 綠色, 閃爍 適用 運行
LED狀態 綠色, 消退 適用 備用
LED狀態 橙色, 閃爍 適用 軟件啟動
LED狀態 紅色, 恒定 適用 電源 (開)
LED狀態 紅色, 閃爍 適用 運行
LED狀態 紅色, off 適用 電源 (關)
功耗 W
18.4 W
頁數
200 應用頁
軟件包
EcoStruxure Operator Terminal Expert
處理器頻率
800 MHz
以太網端口
10/101base
內存說明
1 GB device memory
512 Kb 備份內存
128 MB user data memory
集成連接類型
1 COM1 串行鏈接 - 1 孔型 SUB-D 9針腳 - RS232C (速率: 2400...115200 bps)下接線
1 COM2 串行鏈接 - 孔型 RJ45 - RS485 (速率: 2400...115200 bps)后面
COM2 串行鏈接 (速率: 2400...187500 bps)后面
1 USB 2.0 A型下接線
1 USB 2.0 type micro B
2 Ethernet
供電電源
來自外部供電
實時時鐘
內置 0...50 °C
內置 10...90 % RH
可下載協議
Modbus
Uni-TE
第三方協議
產品商標
施耐德電氣Modicon
Mitsubishi Melsec
Omron Sysmac
*** Automation Allen-Bradley
Siemens Simatic
固定模式
通過 4 個螺釘, 安裝于 1.6...5 mm厚面板 符合 UL 61010-2-201
通過 4 個螺釘 符合 EN 61131-2
通過 4 個螺釘 符合 IEC 61000-6-2
機柜材料
PC
前板材料
Aluminium
標識
CE
開孔尺寸
295 x 217 mm panel cut dimension
高度
235 mm
寬度
313 mm
深度
50 mm
凈重
1.8 kg
包裝單位
抗瞬時斷電
10 ms
符合標準
EN 61000-6-4
EN 61000-6-2
EN 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201
產品認證
CSA
CE
UKCA
符合指令
2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility
運行溫度
0…50 °C
貯存環境溫度
-20…60 °C
相對濕度
10…90 % 非冷凝
工作海拔
2000米
IP 保護等級
IP20 符合 IEC 61131-2 (后板)
"IP65" 符合 IEC 61131-2 (前面板)
NEMA防護等級
NEMA 4 前面板 (室內使用)
NEMA 13 前面板
抗沖擊
147 m/s2 適用 11 ms (X, Y, Z directions for 3 times) 符合 EN/IEC 61131-2
抗振動
+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循環 10次 (大約. 100 分鐘) 符合 EN/IEC 61131-2
9.8 m/s2 (f = 9…150 Hz)
電磁兼容性
抗快速瞬變 - 測試等級: 2 kV (電源端口) 符合 IEC 61000-4-4
抗快速瞬變 - 測試等級: 1 kV (信號端口)
靜電放電抗干擾 - 測試等級: 6 kV (接觸放電) 符合 EN/IEC 61000-4-2 級別 3
靜電放電抗干擾 - 測試等級: 8 kV (空氣放電)
合同保修
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
13.000 cm
Package 1 Width
30.500 cm
Package 1 Length
40.000 cm
Package 1 Weight
2.214 kg
Unit Type of Package 2
BB1
Number of Units in Package 2
4
Package 2 Height
34.500 cm
Package 2 Width
42.000 cm
Package 2 Length
55.000 cm
Package 2 Weight
10.000 kg
Unit Type of Package 3
P12
Number of Units in Package 3
32
Package 3 Height
105.000 cm
Package 3 Width
80.000 cm
Package 3 Length
120.000 cm
Package 3 Weight
92.000 kg
保修單
18 個月
