小型設計，提供多功能安裝選項
檢測透明物體，例如透明玻璃、PET 和透明薄膜
二合一機型：透明物體檢測或長距離反射操作模式
較高的防護等級：IP69K
服務和過程數據 IO-link 接口
帶偏振濾波片的反射板型光電傳感器，適用于透明物體檢測, 小型設計，提供多功能安裝選項, 檢測透明物體，例如透明玻璃、PET 和透明薄膜, 二合一機型：透明物體檢測或長距離反射操作模式, 較高的防護等級：IP69K, 服務和過程數據 IO-link 接口
| 產品闡述 |
|---|

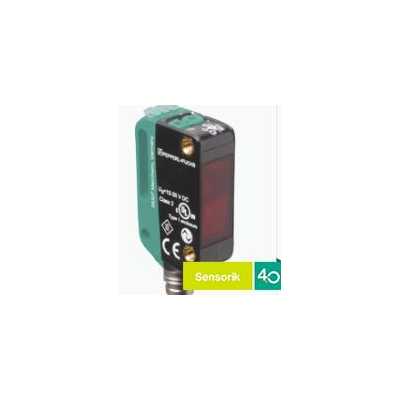

| 帶偏振濾波片的反射板型光電傳感器，適用于透明物體檢測 |
| 通用規格 | ||
|---|---|---|
| 有效檢測距離 | 0 ... 3,5 m 在示教模式下 ; 0 ... 5 m 在開關位置“N”處 | |
| 反射板的距離 | 0 ... 3,5 m 在示教模式下 ; 0 ... 5 m 在開關位置“N”處 | |
| 檢測范圍極限值 | 6 m | |
| 參考目標 | H85-2 反射板 | |
| 光源 | LED | |
| 光源類型 | 調制可見紅光 | |
| LED 危險等級標記 | 免除組 | |
| 光點直徑 | 大約 170 mm 相距 3,5 m | |
| 發散角 | 大約 5 ° | |
| 環境光限制 | EN 60947-5-2 | |
| 功能性安全相關參數 | ||
| MTTFd | 600 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 |
綠色 LED： 持續亮起 - 通電 閃爍 (4Hz) - 短路 閃爍并帶有短間歇 (1 Hz) - IO-link 模式 |
|
| 功能指示燈 |
黃色 LED： 常亮 - 光路暢通 持續熄滅 - 檢測到物體 閃爍 (4 Hz) –運行儲備不足 |
|
| 控制元件 | 示教按鍵 | |
| 控制元件 | 5 檔旋轉開關，用于選擇操作模式 | |
| 對比度檢測水平 |
10% - 裝有水的干凈 PET 瓶 18% - 透明玻璃瓶 40% - 有色玻璃或不透明材料 可通過旋轉開關調節 |
|
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | ***大 10 % | |
| 空載電流 | < 25 mA 在 24 V 供電下 | |
| 防護等級 | III | |
| 接口 | ||
| 接口類型 | IO-link ( 通過 C/Q = 針腳 4 ) | |
| IO-link 修正 | 1.1 | |
| 設備 ID | 0x110A01 (1116673) | |
| 傳輸速率 | COM 2 (38.4 kb/s) | |
| ***小循環時間 | 2,3 ms | |
| 過程數據位寬 |
過程數據輸入 2 位 過程數據輸出 2 位 |
|
| SIO 模式支持 | 是 | |
| 兼容主端口類型 | A | |
| 輸出 | ||
| 開關類型 |
該傳感器的開關類型是可更改的。默認設置為： C/Q - 針腳 4：NPN 常開/暗通，PNP 常閉/亮通，IO-link /Q - Pin2：NPN 常閉/亮時接通，PNP 常開/暗時接通 |
|
| 信號輸出 | 2 路推挽式（4 合 1）輸出，短路保護，反極性保護，過電壓保護 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 100 mA ， 阻抗負載 | |
| 使用類別 | DC-12 和 DC-13 | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 500 Hz | |
| 響應時間 | 1 ms | |
| 符合性 | ||
| 通信接口 | IEC 61131-9 | |
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| EAC 符合性 | TR CU 020/2011 | |
| UL 認證 | E87056 ， 通過 cULus 認證 ， class 2 類供電電源 ， 類型等級 1 | |
| 環境條件 | ||
| 環境溫度 |
-20 ... 60 °C (-4 ... 140 °F) |
|
| 存儲溫度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 機械規格 | ||
| 外殼寬度 | 11 mm | |
| 外殼高度 | 44,5 mm | |
| 外殼深度 | 21,5 mm | |
| 防護等級 | IP67 / IP69 / IP69K | |
| 連接 | M8 x 1 連接器，4 針 | |
| 材料 | ||
| 外殼 | PC（聚碳酸酯） | |
| 光學端面 | PUMA | |
| 質量 | 大約 10 g | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
