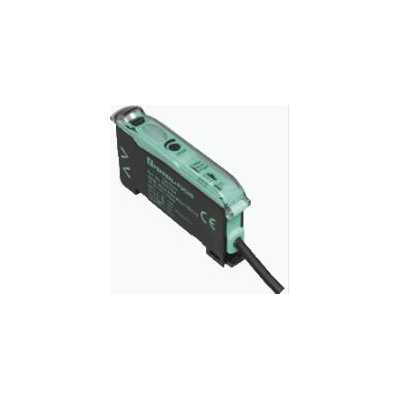

光纖傳感器 SU18-16/40a/110/115/126a
· 用于 DIN 導軌安裝的基礎系列
· 時尚設計
· 3 個響應時間可選
· 高開關頻率
· 自動診斷功能
產品闡述
用于玻璃光纖和塑料光纖的光纖傳感器
通用規格
傳感器范圍
可達 150 mm (KLR-C02-2.2-2.0-K146)
檢測范圍
可達 450 mm (KLE-C01-2.2-2.0-K116)
光源
LED
光源類型
調制可見紅光 ， 660 nm
環境光限制
10000 Lux
功能性安全相關參數
MTTFd
690 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED，常亮 通電 ， 欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz） ， 短路 : 綠色 LED 閃爍（約 4 Hz）
功能指示燈
黃色 LED： 靜態照明 開關狀態， 穩定性控制不足時閃爍
控制元件
用于設置靈敏度的電位器
2 檔滑動開關：亮通/暗通切換
3 檔滑動開關：計時器功能 - 計時器關閉、接通延時 40 ms、斷開延時 40 ms
3 檔滑動開關：操作模式 - 正常、高速、高分辨率
電氣技術規格
工作電壓
10 ... 30 V DC
紋波
10 %
空載電流
≤ 30 mA
輸出
故障前指示輸出
1 路推挽（4 合 1）輸出 NPN/PNP ， 短路保護
開關類型
亮通/暗通，可切換
信號輸出
1 路推挽（4 合 1）輸出 NPN/PNP ， 短路保護
開關電壓
***大 30 V DC
開關電流
***大 100 mA ， 阻抗負載
電壓降
≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA
開關頻率
標準模式： 3 kHz ， 高速模式： 6 kHz ， 高分辨率： 250 Hz
響應時間
標準模式： 160 μs ， 高速模式： 80 μs ， 高分辨率： 2 ms
重復精度
≤ 0,5 % 經調節的傳感器檢測范圍
符合性
產品標準
EN 60947-5-2
認證和證書
UL 認證
cULus 認證，2 類電源，1 類外殼
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-10 ... 55 °C (14 ... 131 °F)
存儲溫度
-20 ... 70 °C (-4 ... 158 °F)
機械規格
外殼寬度
9 mm
外殼高度
34,5 mm
外殼深度
62,3 mm
防護等級
IP50
連接
2 m PVC 纜線，4 x 0.14 mm2
材料
外殼
PC
質量
45 g
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270905 |
| ECLASS 10.0.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 5.1 | 27270905 |
| ETIM 7.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 5.0 | EC002651 |
| UNSPSC 12.1 | 39121528 |
