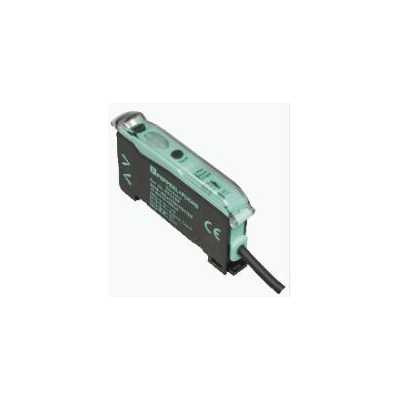

倍加福傳感器光纖傳感器 SU18/35/40a/102/115/126a

點擊圖片查看原圖

品牌：	倍加福
品牌：	倍加福
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:26
瀏覽次數：	113

店鋪基本資料信息

倍加福傳感器專賣
[VIP第5年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

倍加福光纖傳感器 SU18/35/40a/102/115/126a

· 用于 DIN 導軌安裝的基礎系列

· 大功率型

· 時尚設計

· 3 個響應時間可選

· 防止相互干擾（無串?dāng)_）

· 自動診斷功能

技術參數節選 SU18/35/40a/102/115/126a

產品闡述

用于玻璃光纖和塑料光纖的光纖傳感器

通用規格

傳感器范圍可達 460 mm (KLR-C02-2.2-2.0-K146)

檢測范圍可達 1500 mm (KLE-C01-2.2-2.0-K116)

光源 LED

光源類型調制可見紅光， 640 nm

環境光限制 10000 Lux

功能性安全相關參數

MTTF_d 690 a

任務時間 (T_M) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

工作指示燈綠色 LED，常亮通電，欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz），短路 : 綠色 LED 閃爍（約 4 Hz）

功能指示燈黃色 LED：靜態照明開關狀態，穩定性控制不足時閃爍

控制元件示教按鍵
2 檔滑動開關：亮通/暗通切換
3 檔滑動開關：計時器功能 - 計時器關閉、接通延時 40 ms、斷開延時 40 ms
3 檔滑動開關：操作模式 - 標準、高功率、超高功率

電氣技術規格

工作電壓 10 ... 30 V DC

紋波 10 %

空載電流 ≤ 30 mA

輸出

故障前指示輸出 1 路 NPN，短路保護，集電極開路

開關類型亮通/暗通，可切換

信號輸出 1 路 NPN，短路保護，集電極開路

開關電壓大 30 V DC

開關電流大 100 mA ，阻抗負載

電壓降 ≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA

開關頻率標準模式： 3 kHz ，高功率模式： 1 kHz ， Ultra 模式： 100 Hz

響應時間標準模式： 160 µs ，高功率模式： 500 µs ， Ultra 模式： 5 ms

重復精度 ≤ 0,5 % 經調節的傳感器檢測范圍

符合性

產品標準 EN 60947-5-2

認證和證書

UL 認證 cULus 認證，2 類電源，1 類外殼

CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

環境條件

環境溫度 -10 ... 55 °C (14 ... 131 °F)

存儲溫度 -20 ... 70 °C (-4 ... 158 °F)

機械規格

防護等級 IP50

連接 2 m PVC 纜線，4 x 0.14 mm²

材料

外殼 PC

質量 45 g

尺寸

高度 34,5 mm

寬度 9 mm

深度 62,3 mm

Classifications

System Classcode

ECLASS 11.0 27270905

ECLASS 10.0.1 27270905

ECLASS 9.0 27270905

ECLASS 8.0 27270905

ECLASS 5.1 27270905

ETIM 7.0 EC002651

ETIM 6.0 EC002651

ETIM 5.0 EC002651

UNSPSC 12.1 39121528

Product category / 產品類的

更多倍加福傳感器請咨詢倍加福傳感器服務商http://pepperl-fuchs.gbsrobot.com/

產品闡述
用于玻璃光纖和塑料光纖的光纖傳感器

通用規格
傳感器范圍	可達 460 mm (KLR-C02-2.2-2.0-K146)
檢測范圍	可達 1500 mm (KLE-C01-2.2-2.0-K116)
光源	LED
光源類型	調制可見紅光， 640 nm
環境光限制	10000 Lux
功能性安全相關參數
MTTF_d	690 a
任務時間 (T_M)	20 a
診斷覆蓋率 (DC)	0 %
指示燈/操作方法
工作指示燈	綠色 LED，常亮通電，欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz），短路 : 綠色 LED 閃爍（約 4 Hz）
功能指示燈	黃色 LED：靜態照明開關狀態，穩定性控制不足時閃爍
控制元件	示教按鍵 2 檔滑動開關：亮通/暗通切換 3 檔滑動開關：計時器功能 - 計時器關閉、接通延時 40 ms、斷開延時 40 ms 3 檔滑動開關：操作模式 - 標準、高功率、超高功率
電氣技術規格
工作電壓	10 ... 30 V DC
紋波	10 %
空載電流	≤ 30 mA
輸出
故障前指示輸出	1 路 NPN，短路保護，集電極開路
開關類型	亮通/暗通，可切換
信號輸出	1 路 NPN，短路保護，集電極開路
開關電壓	***大 30 V DC
開關電流	***大 100 mA ，阻抗負載
電壓降	≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA
開關頻率	標準模式： 3 kHz ，高功率模式： 1 kHz ， Ultra 模式： 100 Hz
響應時間	標準模式： 160 µs ，高功率模式： 500 µs ， Ultra 模式： 5 ms
重復精度	≤ 0,5 % 經調節的傳感器檢測范圍
符合性
產品標準	EN 60947-5-2
認證和證書
UL 認證	cULus 認證，2 類電源，1 類外殼
CCC 認證	額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度	-10 ... 55 °C (14 ... 131 °F)
存儲溫度	-20 ... 70 °C (-4 ... 158 °F)
機械規格
防護等級	IP50
連接	2 m PVC 纜線，4 x 0.14 mm²
材料
	外殼	PC
質量	45 g
尺寸
	高度	34,5 mm
	寬度	9 mm
	深度	62,3 mm

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
Product category / 產品類的
